Краткие характеристики
- Напряжение сети питания — 220 или 380 В в зависимости от модели
- Мощность устройства — 6 / 9 / 12 кВт
- Количество каналов нагрева — 1
- Контроль температуры — ПИД-контроллер
- Регистрация температуры — электронный регистратор с записью архива на USB-накопитель
- Режим работы — непрерывный, ПН100%
Описание

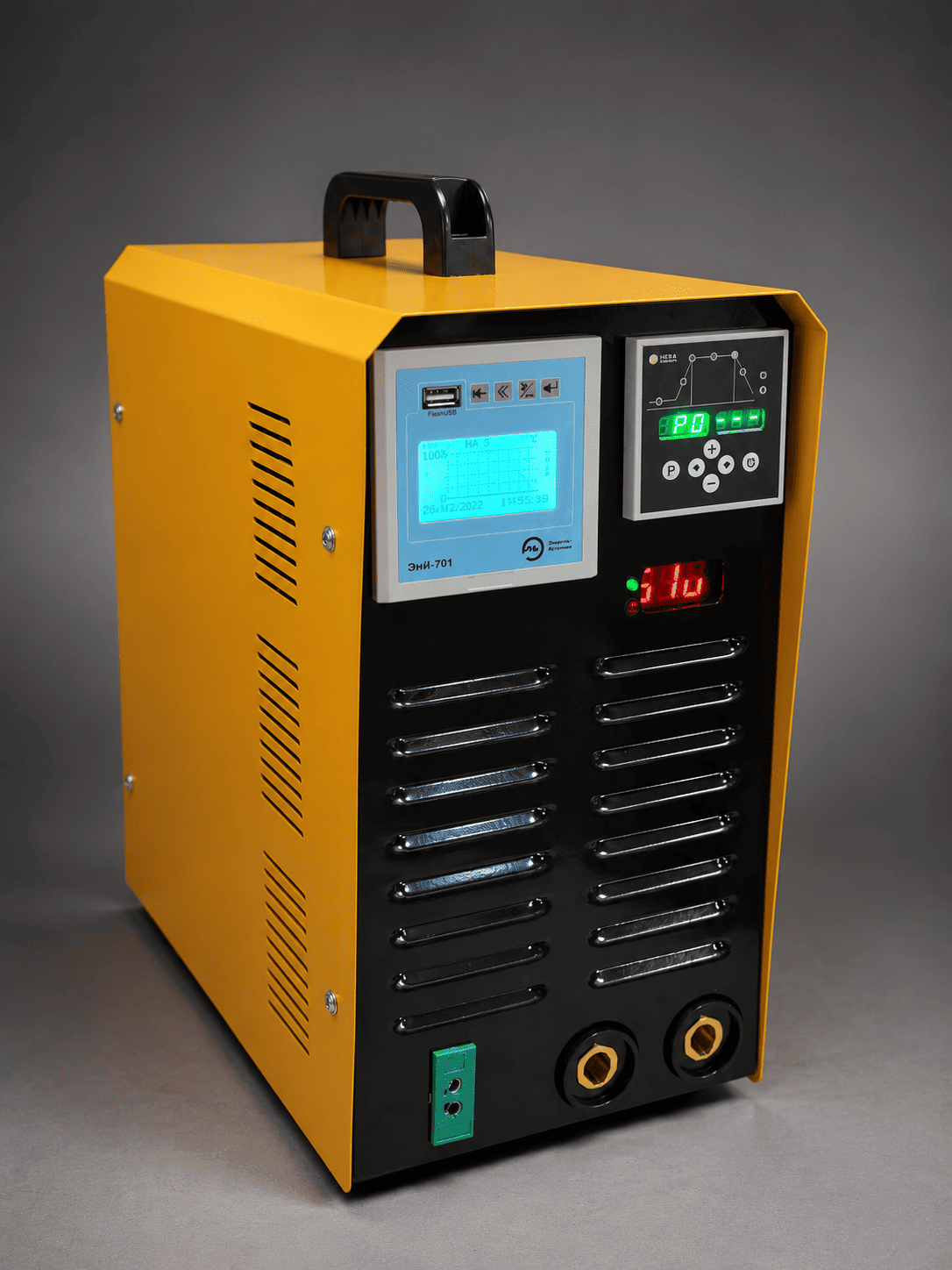

НЕВА РТ-6 / РТ-9 / РТ-12 — линейка переносных одноканальных установок для местной термообработки сварных соединений. Оборудование обеспечивает управляемый нагрев сварного шва и околошовной зоны по заданному температурно-временному циклу с автоматическим регулированием и регистрацией фактической температуры.
Устройства применяются для предварительного и сопутствующего подогрева, а также послесварочной термообработки сварных соединений трубопроводов, металлоконструкций, корпусного оборудования, деталей котлов, сосудов и другого промышленного оборудования.
Линейка представлена тремя моделями различной мощности:
- НЕВА РТ-6 — 6 кВт;
- НЕВА РТ-9 — 9 кВт;
- НЕВА РТ-12 — 12 кВт.
Все основные функциональные узлы размещены в едином переносном корпусе: силовая часть, ПИД-контроллер температуры, электронный регистратор, органы управления и индикации, коммутационные элементы, системы защиты и принудительного охлаждения. Компактное исполнение позволяет устанавливать оборудование непосредственно рядом с местом проведения термообработки.
Нагрев изделия выполняется гибкими нагревательными ковриками. Они подключаются к силовым разъемам устройства через кабельную сборку и кабели-разделители. В зависимости от модели и мощности устройства может использоваться различное количество нагревателей. Размеры и исполнение ковриков подбираются с учетом геометрии изделия, требуемой зоны нагрева и технологического режима.

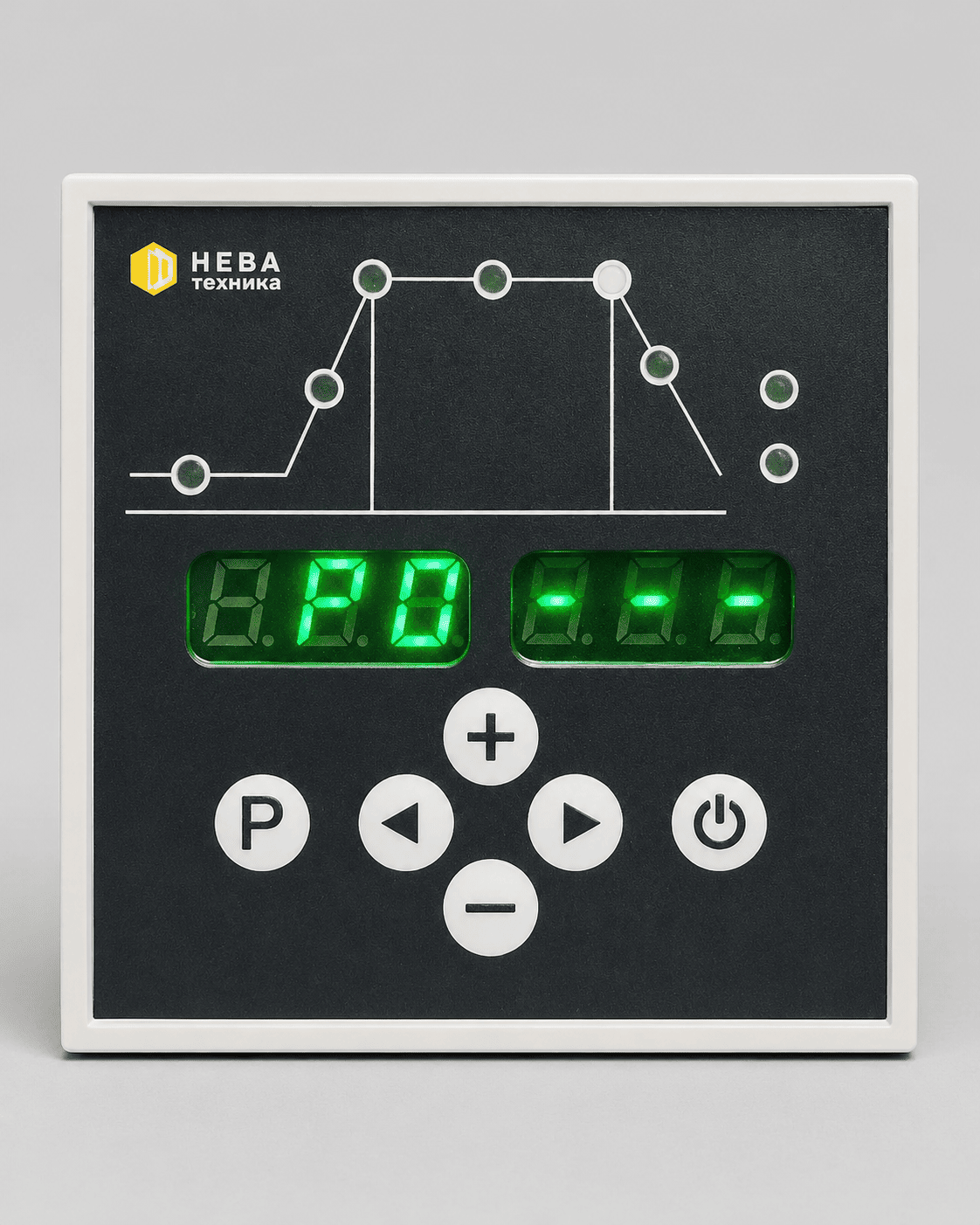

Контроль температуры осуществляется по сигналу термопары типа ТХА (К), установленной на обрабатываемом изделии. ПИД-контроллер автоматически регулирует мощность, подаваемую на нагревательные коврики, и выполняет заданную программу термообработки.
Программа включает основные этапы технологического цикла:
- программную задержку;
- нагрев до заданной температуры;
- выдержку при заданной температуре;
- контролируемое охлаждение.
Параметры термообработки задаются оператором перед началом работы и сохраняются в памяти контроллера, что позволяет использовать ранее настроенные программы при выполнении повторяющихся операций.

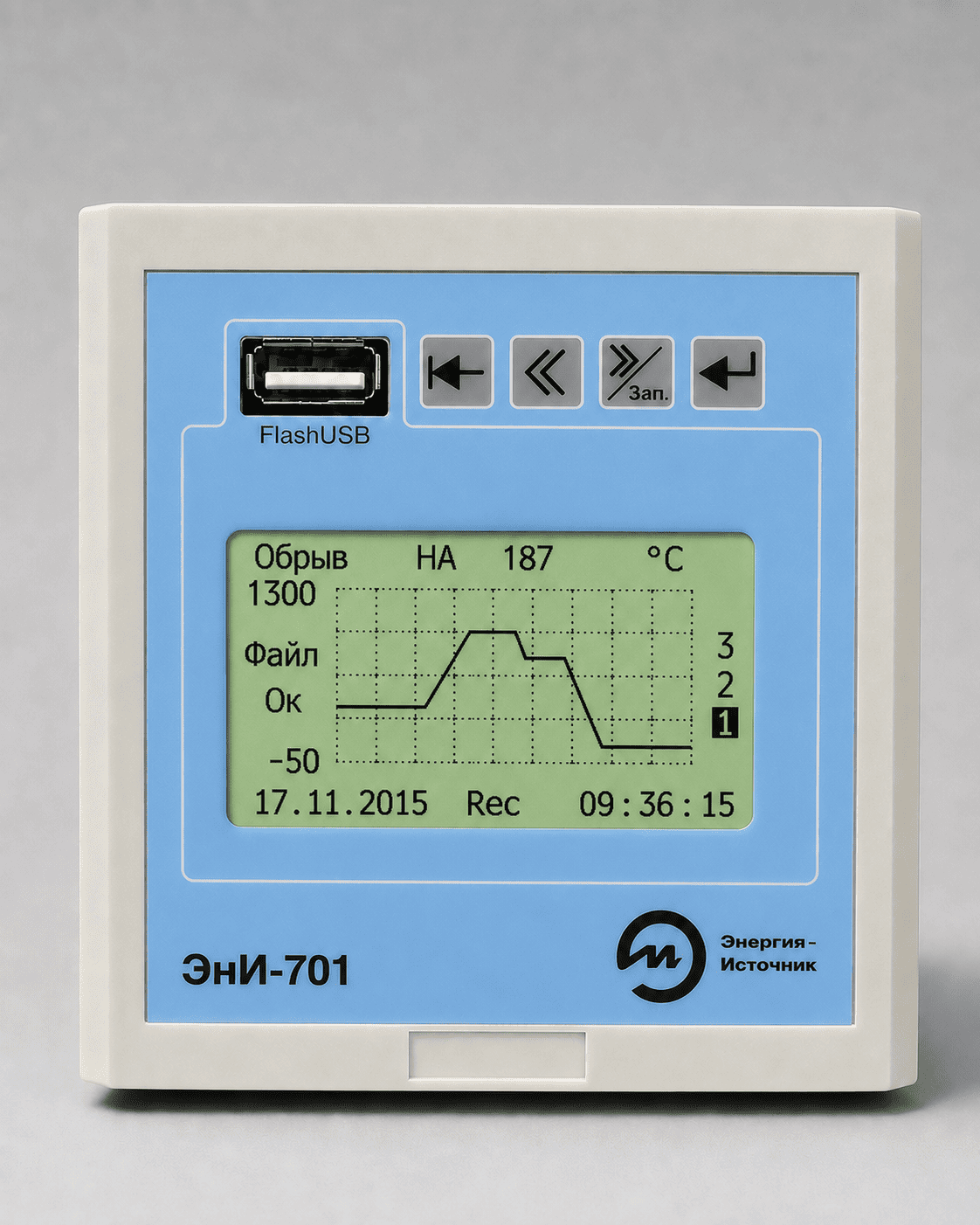

Для независимого контроля процесса каждое устройство оснащено электронным регистратором температуры. Регистратор отображает фактическую температуру и график ее изменения, выполняет запись и хранение данных в процессе термообработки. Архив может быть перенесен на USB-накопитель для последующего анализа и документального подтверждения выполненного температурного режима.
Устройства рассчитаны на непрерывный режим работы ПН100% при соблюдении требований к допустимой нагрузке и охлаждению. Встроенная система защиты контролирует короткое замыкание, превышение потребляемого тока, повышенное и пониженное напряжение питающей сети, а также перегрев.
Особенности устройства НЕВА РТ
- Компактное переносное исполнение для работы непосредственно в зоне проведения термообработки
- Программное управление полным циклом термообработки с автоматическим регулированием температуры
- Настройка скорости нагрева, температуры нагрева, времени выдержки и скорости охлаждения
- Регистрация фактической температуры встроенным электронным регистратором
- Сохранение архива термообработки с возможностью переноса данных на USB-накопитель
- Непрерывный режим работы ПН100% при соблюдении требований к охлаждению и допустимой нагрузке
- Встроенная защита от короткого замыкания, перегрузки по току, повышенного и пониженного напряжения сети и перегрева
Технические характеристики
| Параметр | НЕВА РТ-6 | НЕВА РТ-9 | НЕВА РТ-12 |
|---|---|---|---|
| Напряжение сети питания | 220 В, 50 Гц | 380 В, 50 Гц | 380 В, 50 Гц |
| Номинальная мощность | 6 кВт | 9 кВт | 12 кВт |
| Выходной ток | до 100 А | до 150 А | до 200 А |
| Выходное напряжение | регулируется от 20 В до 80 В | ||
| Режим работы | ПН100% | ||
| Контроль температуры | ПИД-контроллер | ||
| Регистрация температуры | Электронный регистратор с записью на USB-накопитель | ||
| Количество нагревателей | 2 шт. по 60 В, 2,7 кВт или 1 шт. по 80 В, 3,6 кВт | 3 шт. по 60 В, 2,7 кВт или 2 шт. по 80 В, 3,6 кВт | 4 шт. по 60 В, 2,7 кВт или 3 шт. по 80 В, 3,6 кВт |
| Количество каналов регулирования | 1 | ||
| Режим регулировки температуры | Автоматический | ||
| Скорость нагрева | 10–999 °C/ч | ||
| Максимальная температура нагрева | 10–999 °C | ||
| Время выдержки | 0–10 ч | ||
| Скорость охлаждения | 10–999 °C/ч | ||
| Количество сохраняемых программ | 7 | ||
| Тип термопар | ТХА (К) | ||
| Точность регулирования температуры | 0,5 % | ||
| Диапазон рабочих температур | от -40 до +40 °C, при относительной влажности воздуха до 98% при 25 °C | ||
| Степень защиты силового блока | IP 22 | ||
| Масса силового блока | 8 кг | 14 кг | 18 кг |
| Габаритные размеры силового блока | 400×250×200 мм | 400×400×200 мм | 400×400×200 мм |
Комплект поставки
| Состав | Кол-во |
|---|---|
| Силовой блок НЕВА РТ | 1 шт. |
| Сборка кабельная: силовой кабель (14 м) — 2 шт., компенсационный провод (17 м) — 1 шт. | 1 шт. |
| Кабель-разделитель (3 м) | 2 шт. |
| Изолированная термопара в кожухе с термопарным разъемом | По заказу |
| Термопарный провод (100 м) | По заказу |
| Паста для термопар (0,5 кг) | По заказу |
| Термопарный разъем | По заказу |
| Гибкий нагревательный коврик | По заказу |
| Машинка для крепления нагревателей бандажной лентой | По заказу |
| Бандажная лента стальная в пластиковом размотчике — 50 м | По заказу |
| Зажимы стальные для крепления бандажной ленты — 100 шт. | По заказу |
| Рулон керамического волокна 7320×610×25 мм | По заказу |
| Жгут для временного крепления нагревателей | По заказу |
| ЗИП: воздушный фильтр — 1 шт., розетка кабельная 35-50 — 1 шт., вилка кабельная 35-50 — 1 шт., розетка кабельная 10-25 — 1 шт., вилка кабельная 10-25 — 1 шт., сетевой разъем — 1 шт. | 1 к-т. |
| Документация (паспорт — руководство, сертификат, документы на регистратор температуры) | 1 к-т. |
Фактическая комплектность определяется коммерческим предложением и/или спецификацией к договору поставки.
