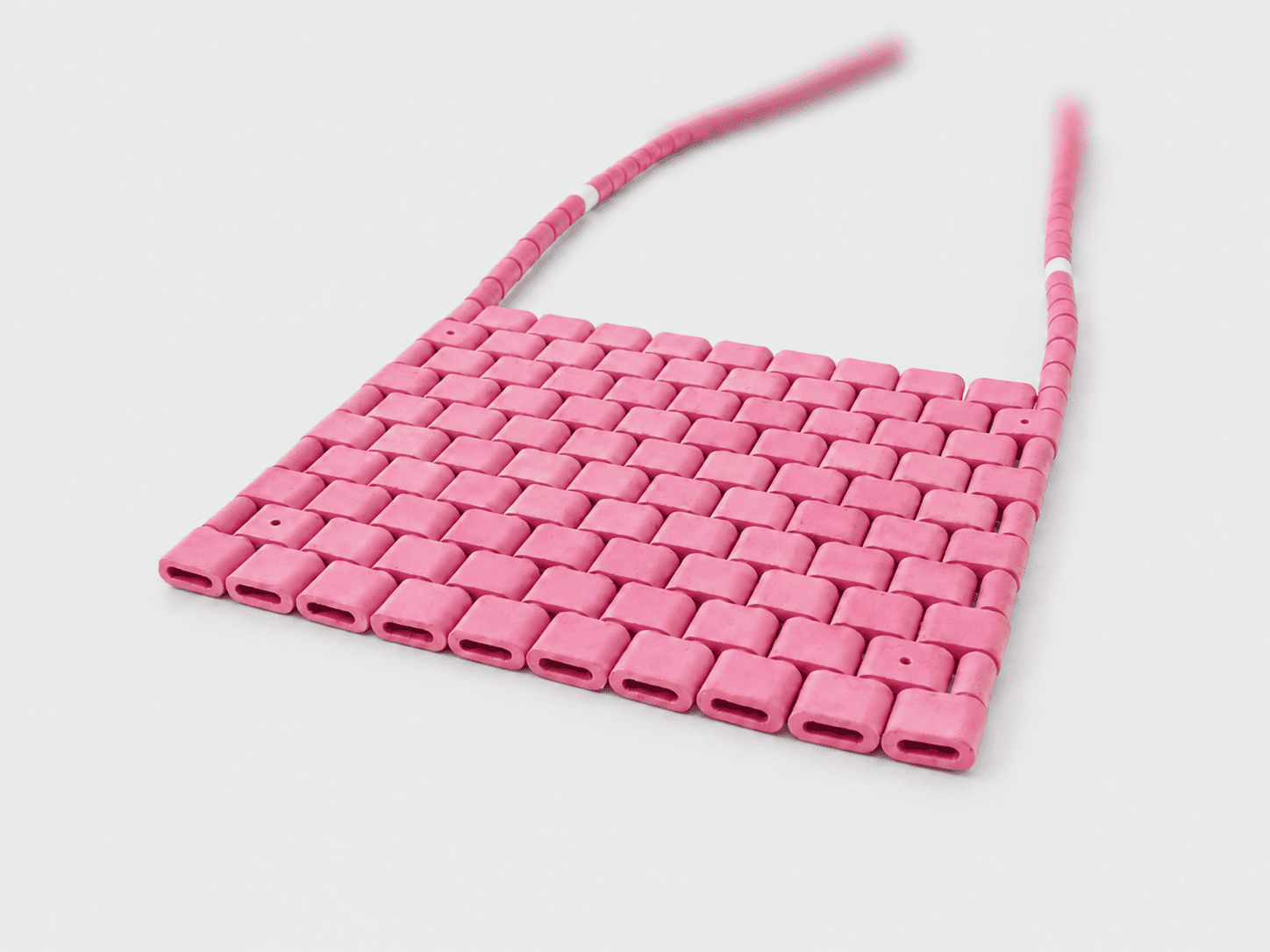

Универсальные нагревательные коврики НЕВА НК предназначены для местного нагрева сварных соединений, трубопроводов, элементов сосудов и аппаратов при проведении термообработки. Гибкие коврики мощностью 2,7 кВт и 3,6 кВт применяются для термообработки сварных стыков труб магистральных трубопроводов различных диаметров.

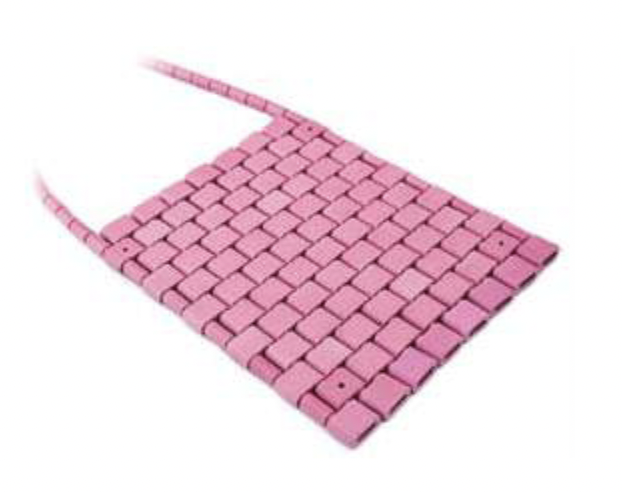

Нагревательный коврик представляет собой гибкий электрический нагреватель, состоящий из нагревательного троса, размещенного в керамических изоляторах. Керамические изоляторы обеспечивают электрическую изоляцию и позволяют применять нагреватель при высокотемпературной термообработке. Коврики рассчитаны на рабочую температуру до 1200 °С.
В конструкции нагревательного коврика предусмотрены нагревательная часть и холодные концы, предназначенные для вывода соединительных разъемов из зоны воздействия высоких температур.
Нагревательные коврики НЕВА НК применяются совместно с установками местной термообработки НЕВА РТ и подключаются к силовому блоку через силовые кабельные сборки и кабели-разделители.
Нагревательные коврики выпускаются на рабочее напряжение 60 В и 80 В. При подборе необходимо учитывать соответствие рабочего напряжения нагревателя выходному напряжению установки, а также допустимую мощность и ток нагрузки на один канал.
Обозначение нагревательного коврика
НК-60-250×210-Д, где:
- НК — нагревательный коврик;
- 60 — рабочее напряжение, В;
- 250×210 — размер нагревательной части, мм, Ш×В;
- Д — разъемы Dinse (К — разъемы Camlock).

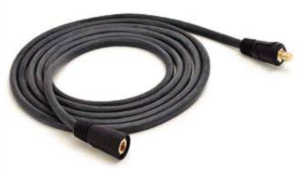

Разъёмы тип — Dinse

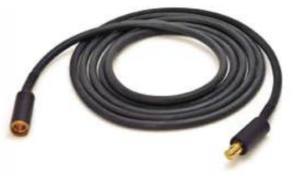

Разъёмы тип — Camlock
Методика подбора нагревательных ковриков
Подбор нагревательных ковриков НЕВА НК выполняется с учетом диаметра изделия, толщины стенки, конструкции сварного соединения, требуемой температуры термообработки, ширины зоны нагрева и рабочего напряжения нагревателей.
Определение зоны нагрева
На первом этапе определяется необходимая ширина зоны равномерного нагрева. Стандартно она принимается не менее трех толщин стенки в каждую сторону от сварного шва.
При термообработке на температурах свыше 700 °С, а также при наличии значительных тепловых потерь, ширину зоны, занимаемой нагревателями, рекомендуется принимать больше зоны равномерного нагрева. Для предварительного подбора допускается принимать ее не менее чем в 2 раза больше зоны равномерного нагрева.

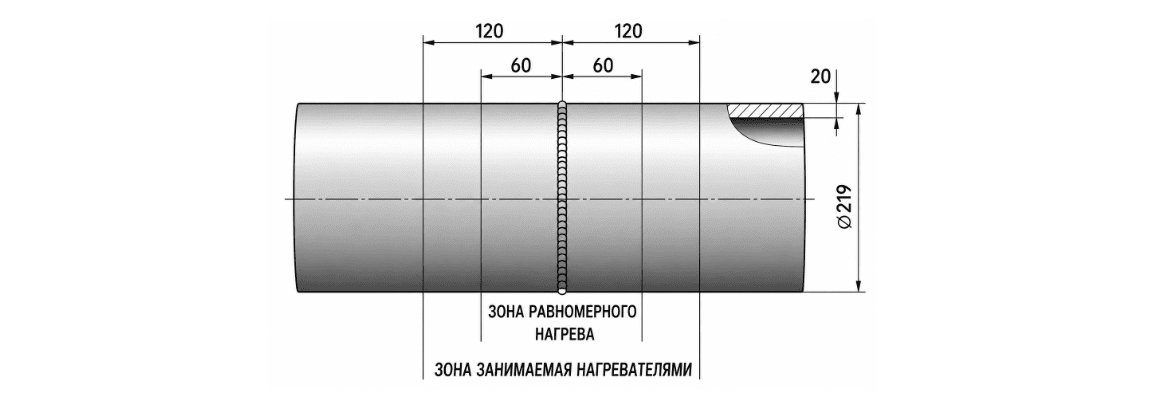

Пример расчета: трубопровод диаметром 219 мм, толщина стенки 20 мм, сталь 15Х5М.
Ширина зоны равномерного нагрева: не менее 20 × 3 = 60 мм в каждую сторону от сварного шва.
Ширина зоны, занимаемой нагревателями при нагреве 700 °С и выше: 60 × 2 = 120 мм в каждую сторону от сварного шва.
Следовательно, для данного примера необходимо выбрать нагреватели, перекрывающие зону не менее 120 мм с каждой стороны от сварного шва.
Определение длины нагревательного пояса
Длина нагревательного пояса определяется исходя из длины окружности трубы с учетом толщины керамических изоляторов нагревателя.
Для предварительного расчета используется формула:
L = (D + 10) × 3,14, где:
- L — расчетная длина нагревательного пояса по окружности, мм;
- D — наружный диаметр трубы, мм;
- 10 мм — расчетная добавка на толщину керамических изоляторов;
- 3,14 — приближенное значение числа π.
Для трубы диаметром 219 мм имеем: L = (219 + 10) × 3,14 = 719 мм. Расчетная длина одного нагревательного пояса составляет 719 мм.
Далее длину ковриков подбираем так, чтобы в поясе поместилось целое количество ковриков, а зазор между ними не превышал 25–30 мм.
Выбор типоразмера нагревательного коврика
После определения ширины зоны нагрева и длины нагревательного пояса выбирается типоразмер нагревателя из таблицы. Подбор выполняется с учетом рабочего напряжения 60 В или 80 В, ширины нагревателя, его длины по окружности трубы и возможности размещения целого количества нагревателей без нахлеста.
При выборе необходимо учитывать, что ширина нагревателя должна перекрывать расчетную зону нагрева, а зазор между соседними нагревателями по окружности рекомендуется принимать не более 25–30 мм.
Для приведенного примера расчетная ширина зоны, занимаемой нагревателями, составляет 120 мм в каждую сторону от сварного шва, а расчетная длина нагревательного пояса по окружности — 719 мм.
При рабочем напряжении 60 В из таблицы выбирается нагреватель: НЕВА НК-60-350×150. Размер 350×150 мм обеспечивает перекрытие требуемой зоны нагрева 120 мм. В одном нагревательном поясе устанавливаются 2 нагревателя.
Расчетный зазор между нагревателями по окружности: (719 − 350 × 2) / 2 = 9,5 мм. Полученный зазор 9,5 мм не превышает рекомендуемое значение 25 мм, поэтому выбранный типоразмер подходит.
Так как зона нагрева делится на два пояса, расположенных симметрично относительно сварного шва, общее количество нагревателей составит: 2 пояса × 2 нагревателя = 4 нагревателя.
Итоговый подбор: НЕВА НК-60-350×150 — 4 шт.
Типоразмеры нагревательных ковриков
Исполнение 60 В
| Обозначение | Напряжение | Размер, Ш×Д | Количество изоляторов, Ш×В | Мощность |
|---|---|---|---|---|
| НК-60-75×675 | 60 В | 75×675 мм | 3×32 | 2,7 кВт |
| НК-60-75×740 | 60 В | 75×740 мм | 3×35 | 2,7 кВт |
| НК-60-100×510 | 60 В | 100×510 мм | 4×24 | 2,7 кВт |
| НК-60-100×550 | 60 В | 100×550 мм | 4×26 | 2,7 кВт |
| НК-60-125×400 | 60 В | 125×400 мм | 5×19 | 2,7 кВт |
| НК-60-125×445 | 60 В | 125×445 мм | 5×21 | 2,7 кВт |
| НК-60-150×340 | 60 В | 150×340 мм | 6×16 | 2,7 кВт |
| НК-60-150×380 | 60 В | 150×380 мм | 6×18 | 2,7 кВт |
| НК-60-175×295 | 60 В | 175×295 мм | 7×14 | 2,7 кВт |
| НК-60-175×320 | 60 В | 175×320 мм | 7×15 | 2,7 кВт |
| НК-60-200×250 | 60 В | 200×250 мм | 8×12 | 2,7 кВт |
| НК-60-200×275 | 60 В | 200×275 мм | 8×13 | 2,7 кВт |
| НК-60-225×230 | 60 В | 225×230 мм | 9×11 | 2,7 кВт |
| НК-60-225×250 | 60 В | 225×250 мм | 9×12 | 2,7 кВт |
| НК-60-250×210 | 60 В | 250×210 мм | 10×10 | 2,7 кВт |
| НК-60-275×190 | 60 В | 275×190 мм | 11×9 | 2,7 кВт |
| НК-60-300×170 | 60 В | 300×170 мм | 12×8 | 2,7 кВт |
| НК-60-325×150 | 60 В | 325×150 мм | 13×7 | 2,7 кВт |
| НК-60-325×170 | 60 В | 325×170 мм | 13×8 | 2,7 кВт |
| НК-60-350×150 | 60 В | 350×150 мм | 14×7 | 2,7 кВт |
| НК-60-375×150 | 60 В | 375×150 мм | 15×7 | 2,7 кВт |
| НК-60-400×130 | 60 В | 400×130 мм | 16×6 | 2,7 кВт |
| НК-60-425×130 | 60 В | 425×130 мм | 17×6 | 2,7 кВт |
| НК-60-450×105 | 60 В | 450×105 мм | 18×5 | 2,7 кВт |
| НК-60-475×105 | 60 В | 475×105 мм | 19×5 | 2,7 кВт |
| НК-60-500×105 | 60 В | 500×105 мм | 20×5 | 2,7 кВт |
| НК-60-525×105 | 60 В | 525×105 мм | 21×5 | 2,7 кВт |
| НК-60-525×85 | 60 В | 525×85 мм | 21×4 | 2,7 кВт |
| НК-60-550×85 | 60 В | 550×85 мм | 22×4 | 2,7 кВт |
| НК-60-575×85 | 60 В | 575×85 мм | 23×4 | 2,7 кВт |
| НК-60-575×105 | 60 В | 575×105 мм | 23×5 | 2,7 кВт |
| НК-60-600×85 | 60 В | 600×85 мм | 24×4 | 2,7 кВт |
| НК-60-650×85 | 60 В | 650×85 мм | 26×4 | 2,7 кВт |
| НК-60-700×85 | 60 В | 700×85 мм | 28×4 | 2,7 кВт |
| НК-60-725×85 | 60 В | 725×85 мм | 29×4 | 2,7 кВт |
Исполнение 80 В
| Обозначение | Напряжение | Размер, Ш×Д | Количество изоляторов, Ш×В | Мощность |
|---|---|---|---|---|
| НК-80-100×740 | 80 В | 100×740 мм | 4×35 | 3,6 кВт |
| НК-80-125×600 | 80 В | 125×600 мм | 5×28 | 3,6 кВт |
| НК-80-150×485 | 80 В | 150×485 мм | 6×23 | 3,6 кВт |
| НК-80-175×425 | 80 В | 175×425 мм | 7×20 | 3,6 кВт |
| НК-80-200×365 | 80 В | 200×365 мм | 8×17 | 3,6 кВт |
| НК-80-225×320 | 80 В | 225×320 мм | 9×15 | 3,6 кВт |
| НК-80-250×295 | 80 В | 250×295 мм | 10×14 | 3,6 кВт |
| НК-80-275×250 | 80 В | 275×250 мм | 11×12 | 3,6 кВт |
| НК-80-300×230 | 80 В | 300×230 мм | 12×11 | 3,6 кВт |
| НК-80-325×210 | 80 В | 325×210 мм | 13×10 | 3,6 кВт |
| НК-80-350×210 | 80 В | 350×210 мм | 14×10 | 3,6 кВт |
| НК-80-375×190 | 80 В | 375×190 мм | 15×9 | 3,6 кВт |
| НК-80-400×190 | 80 В | 400×190 мм | 16×9 | 3,6 кВт |
| НК-80-425×170 | 80 В | 425×170 мм | 17×8 | 3,6 кВт |
| НК-80-450×170 | 80 В | 450×170 мм | 18×8 | 3,6 кВт |
| НК-80-475×150 | 80 В | 475×150 мм | 19×7 | 3,6 кВт |
| НК-80-500×150 | 80 В | 500×150 мм | 20×7 | 3,6 кВт |
| НК-80-525×130 | 80 В | 525×130 мм | 21×6 | 3,6 кВт |
| НК-80-700×105 | 80 В | 700×105 мм | 28×5 | 3,6 кВт |
