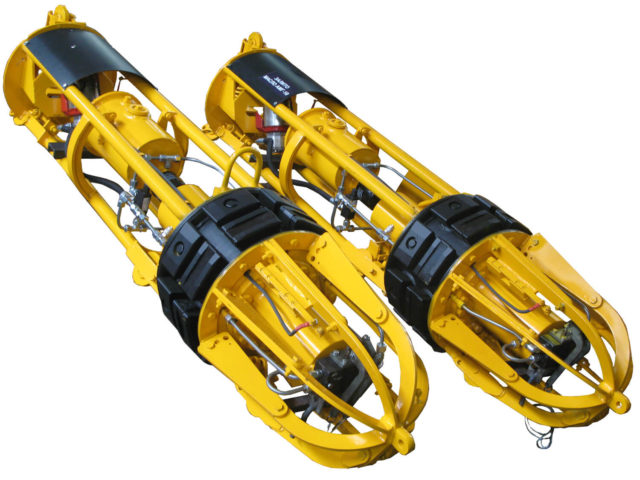

Центраторы внутренние гидравлические

Комплектация

Внутренние центраторы придают торцам собираемых труб форму окружности, обеспечивают их концентричную сборку, равномерно распределяя разность периметров. Преимущество их по сравнению с наружными центраторами состоит в том, что стык, оставаясь полностью открытым, позволяет вести сварку первого слоя непрерывно и использовать сварочные автоматы.

Кроме того, именно внутренние центраторы имеют возможность уменьшить овальность торцов труб.
Внутренний центратор имеет электрогидравлический привод и два независимых ряда центрирующих жимков. Питание центратора внутреннего осуществляется от сварочных агрегатов постоянного тока.

В комплект поставки центраторов гидравлических внутренних входят штанги (общей длиной до 36 м), кабель, манометр, а также (для центраторов ЦВ107, ЦВ127, ЦВ147) и фары. Комплектация вентилятором (для центраторов ЦВ107, ЦВ127, ЦВ147), используемым для подачи свежего воздуха при проварке швов с внутренней стороны, выполняется по заявке Заказчика.

В центраторах ЦВ внутренних гидравлических производства Кропоткинского машиностроительного завода применяются: электроприводной насос производства Италия (ЕС), полиуретановые уплотнения, фитинги и трубопроводы пр-ва Германия (ЕС), для большей надёжности несколько гидрораспределителей заменены единым, обеспечивающим различные режимы работы. Усилена рама гидроагрегата.

Используемая в центраторах внутренних ЦВ гидростанция имеет повышенное рабочее давление, что совместно с изменённым центрирующим механизмом позволяет применять центраторы, изготовляемые нашим предприятием, при работе с трубами с большей толщиной стенки и повышенных классов прочности.

Исполнение: В основном исполнении центраторы укомплектованы:

жимками для труб, согласно основного исполнения (см. таблицу);
штангой;
технической документацией, комплектом ЗИП.

По требованию Заказчика центраторы могут быть укомплектованы:

сменными комплектами жимков на диаметры, указанные в характеристиках
вентилятором (только ЦВ107, ЦВ127, ЦВ147);
полиуретановыми катками;
жимками с полиуретановыми накладками.

Также возможно изготовление центраторов для труб с более высокой толщиной стенки, чем указано в технической характеристике. По этим вопросам просим предварительно связаться с нами.

Центраторы внутренние для труб с толщиной стенки большей, чем указано в таблице, а также дюймовых типоразмеров, изготавливаются по отдельному заказу.
