По предварительному согласованию станки подготовки кромок могут быть использованы для обработки торцов (снятия поднутрения) разнотолщинных труб перед их сваркой.Станки СПК могут одновременно торцевать трубу, делая торец трубы перпендикулярным оси трубы, и снимать наружную или внутреннюю фаску для сваркитруб по различным технологиям сварки, в т.ч. односторонней и двусторонней сварки под флюсом, сварки в среде защитных газов (в т.ч. «STT»), сварки самозащитной порошковой проволокой и т.п.
Для обработки торцов труб в станках подготовки кромок СПК используются резцы с «нулевым» углом. Для снятия фаски применяются резцы с углами, соответствующими углу фаски.
Ранее предприятием изготавливались станки подготовки кромок моделей СПК1020, СПК1021, СПК1022, СПК1420, СПК1421, СПК1422.

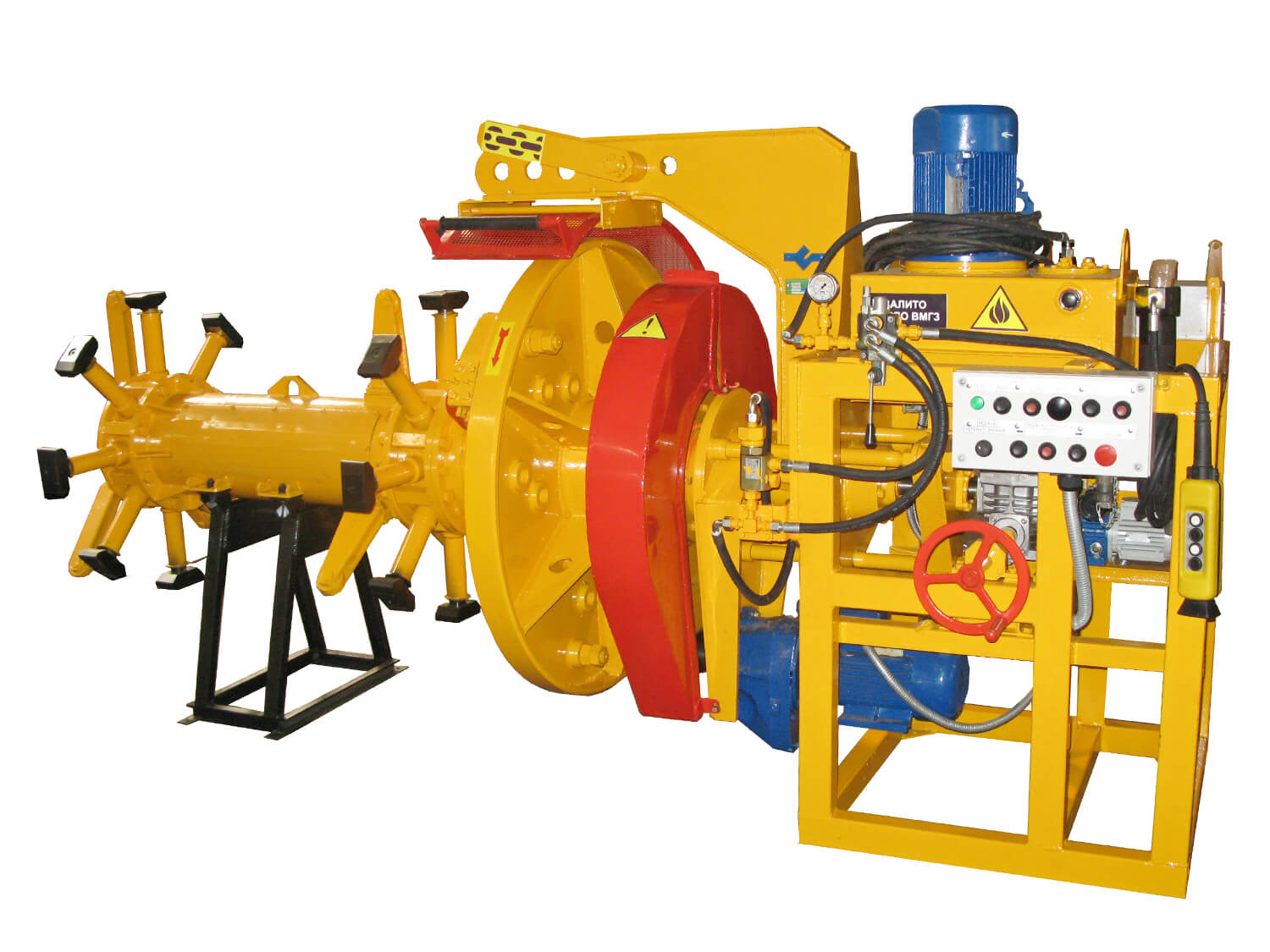

В настоящее время предлагаются к поставке станки нового поколения СПК1023 и СПК1423, основные отличия которых от ранее выпускаемых моделей:
- наличие автоматической подачи планшайбы с бесступенчатой регулировкой скорости подачи;
- усиленная пара в кинематике подачи;
- более жёсткая рама;
- наличие выносного пульта дистанционного управления станком;
- увеличенная скорость резания.
За счёт этого повышены надёжность и стабильность работы станков, качество, чистота и скорость обработки торцов труб и снятия фаски. Для ограничения перемещения планшайбы, в крайних положениях, имеются два концевых выключателя. Для оповещения окружающих о начале работы станка имеется звуковая сигнализация.
Станок подготовки кромок состоит из следующих основных узлов: центрирующего механизма и механизма планшайбы. Привод станка электрогидравлический. Управление станком осуществляется со стационарного или переносного дистанционного пультов управления.
В стандартную комплектацию станков подготовки кромок входят следующие резцы (в т.ч. установленные на станке и находящиеся в ЗИП):
Для станков СПК1020, СПК1022, СПК1023:
- резец торцевой (0°) – 2 шт.,
- резец правый (30°) – 2 шт.,
- резец правый (16°) – 2 шт.,
на всех резцах установлены режущие твердосплавные пластины 25,4х25,4 мм.
Дополнительно для толстостенных труб:
- резец правый (16°) с установленными режущими твердосплавными пластинами 38,1х38,1 мм – 2 шт.

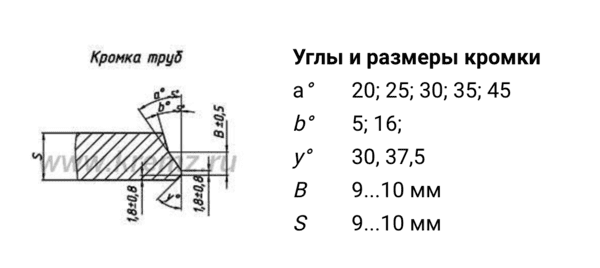

Резцы предназначены для подготовки соответствующими станками СПК следующих фасок:
- на трубах с толщиной стенки 15 мм и менее — с углами 0° и 30°;
- на трубах с толщиной стенки более 15 мм — с углами 0°, 16° и 35°-5°.
Комплектация станков СПК резцами для получения фасок с другими геометрическими параметрами возможна по предварительной заявке либо по дополнительной оплате в дальнейшем.
При необходимости станки СПК1023 и СПК1423 дополнительно комплектуются специальными суппортами и резцами для обработки стыков перед сваркой разнотолщинных труб, т.е. труб толщина стенки которых отличается более чем на 2 мм, но не более чем в 1,5 раза. Схема приведена ниже. При этом угол внутренней фаски при стандартной комплектации резцами специальных суппортов составляет 25°.
