Автоматическая резка труб производится при помощи источника ДС120П.33, подключенного к труборезу — устройству, которое в автоматическом режиме по направляющей перемещает резак вокруг трубы.
Труборез УПР-2.3 — в качестве направляющей, используется сдвоенная цепь. Диаметр разрезаемых труб от 219 до 1620 мм с толщиной стенки до 40 мм.
Труборез УПР-2.4 — в качестве направляющей используются жесткие пояса. Диаметр разрезаемых труб от 325 до 1420 мм.
Содержание
Труборез УПР-2.3
- Диаметр разрезаемых труб от 219 до 1620 мм с толщиной стенки до 40 мм.
- В труборезе УПР-2.3 в качестве направляющей, используется сдвоенная цепь. В комплекте с труборезом поставляется набор цепей, подобранный таким образом, что при стыковке друг с другом в различных комбинациях цепи перекрывают весь диапазон диаметров от 219 мм до 1620 мм.
- Удобство применения подобной конструкции заключается в том, что весь диапазон труб перекрыт набором цепей.
- Этот набор занимает минимальное место, в отличии от жестких бандажей, и легко может быть транспортирован к месту проведения работ.
- Такой вариант предпочтителен, когда работы ведутся с широким диапазоном диаметров труб.

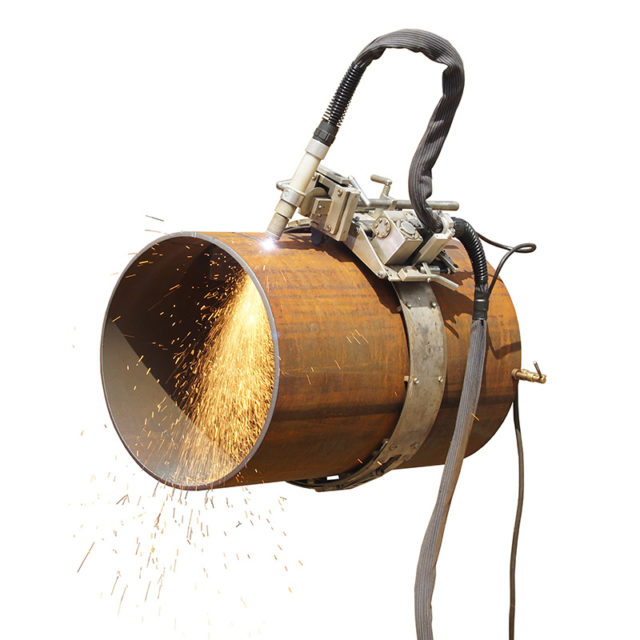

Труборез УПР-2.4
- В качестве направляющей использует жесткие пояса.
- Возможна резка труб от 325 мм до 1420 мм.
- Каждому диаметру трубы соответствует свой пояс. Пояс жестко фиксируется на трубе и обеспечивает четкое позиционирование и перемещение устройства по трубе. Конструкция позволяет проводить резку при любом пространственном положении трубы.
- Труборез УПР-2.4 обычно применяют при большом количестве труб одного диаметра.
Резка листов
Труборезы УПР-2.3 И УПР-2.4 могут использоваться для резки листов. Для этого они комплектуется дополнительными приспособлениями — платформами-струбцинами.
Процесс резки (раскроя) полностью автоматический и управляется с пульта оператора.
