Описание

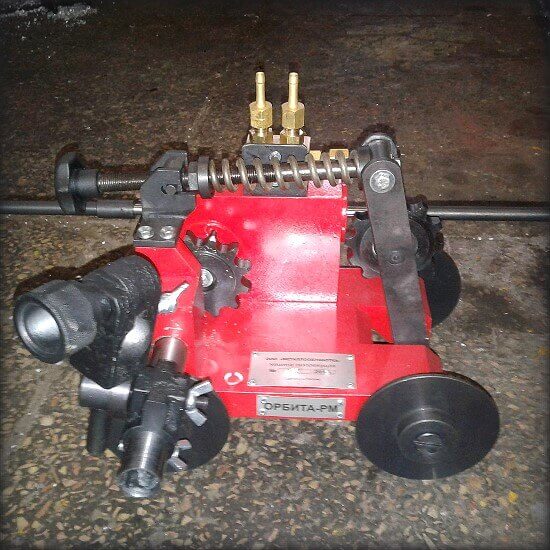

Машина переносная «Орбита-РМ» (Орбита Модифицированная) предназначена для кислородной резки стальных труб с использованием ацетилена или его заменителей в полевых условиях при строительстве магистральных трубопроводов и на промышленных предприятиях. Для работы модифицированной «Орбиты» не требуется электропитание, в этом ее основное отличие от «Орбиты-БМ».
Машина «Орбита-РМ» состоит из следующих частей:
- тележка;
- натяжное устройство;
- цепь;
- блок резки;
- пояс;
Движение машины по трубе производится по приводной крючковой цепи, состоящей из штампованных звеньев типа ПК-30–600. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы. Рассоединение звеньев цепи производится сдвигом какого-либо из них относительно соседнего.
Особенности
Особенностью газорезки «Орбита-РМ» является малая высота, что дает возможность при ремонте трубопроводов минимизировать объём земляных работ, что бы произвести резку.
Тележка с расположенным на ней ведущим механизмом служит для перемещения штанги с резаком по окружности перпендикулярно оси трубы. Движение тележки осуществляется с помощью ручного привода, звездочки и приводной цепи по стальной ленте-бандажу.
Цепь звеньевая и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы.
